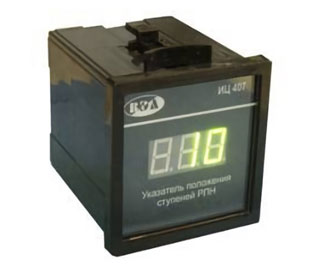

Указатель положения ступеней регулятора под нагрузкой (РПН) ИЦ407
Назначение:
Указатель положения ступеней регулятора под нагрузкой (РПН) предназначен для индикации положения переключателя отпаек силового трансформатора.
Работа от резистивного датчика положения ступеней.
Отличительные особенности:
Двухразрядная, цифровая индикация положения ступени регулятора.
Конструктивное исполнение для установки на щит с задним подсоединением подводящих проводов с помощью клеммников.
Имеет функцию калибровки под конкретный датчик положения переключателя отпаек, что позволяет учесть разброс сопротивлений датчика и подводящих проводов.
Изготавливается под различное количество ступеней РПН.
Технические характеристики:
Количество указываемых ступеней оговаривается при заказе.
Сопротивление датчика положения РПН: не менее 80 ОМ.
Напряжение, подаваемое на датчик положения РПН: 2,5 В.
Диапазон напряжений питания:
— переменного тока частотой 50 Гц: 85 ? 265 В;
— постоянного тока: 60 ? 350 В.
Потребляемая мощность: не более 2 Вт.
Габаритные размеры: 72?72?97 мм.
Размер установочного отверстия: 68?68 мм.
Высота цифр: 14 мм.
Цвет свечения (по требованию): красный (зеленый или желтый).
Вес: 200 г.
Диапазон рабочих температур: –40 — +55 ?С.
Степень защиты в соответствии с EN 60529/IEC 529:
— электронного блока: IP40;
— клеммника: IP20.
Способ монтажа и способ присоединения внешних выводов:
— для монтажа на переднюю панель;
— заднее подсоединение подводящих проводов с помощью клеммников.
